Zestaw PV 870W, akumulator LiFePO4 100Ah, regulator MPPT i przetwornica

Zestaw PV 870W, akumulator LiFePO4 100Ah, regulator MPPT i przetwornica z panelami 2x 435W oraz przetwornicą napięcia 1500W, akumulatorem LiFePO4 o pojemności 100Ah i regulatorem ładowania MPPT 250V, to kompletny i zaawansowany system dostarczający niezawodne zasilanie dla wielu urządzeń. Ten zestaw, stworzony przez firmę Epever, gwarantuje nie tylko dynamiczną pracę, ale również wyjątkową trwałość akumulatora, który może funkcjonować nawet przez 20 lat.

Funkcje systemu

Zestaw ten zawiera funkcje ochrony przed przeciążeniem, zwarciem i przegrzaniem, co zapewnia bezpieczne użytkowanie w każdych warunkach. Cyfrowa kontrola zamkniętego obiegu prądu i napięcia umożliwia precyzyjne zarządzanie energią, co zwiększa jego wydajność.

Kluczowe cechy systemu

Panele monokrystaliczne oparte na technologii ogniw połówkowych generują większą moc wyjściową, a przetwornica z serii IP Plus zapewnia zarówno estetykę, jak i funkcjonalność. Regulator ładowania SmartSolar MPPT wykorzystuje trójstopniowy system ładowania, co optymalizuje cykle ładowania i wydłuża żywotność akumulatorów.

Zestaw zawiera:

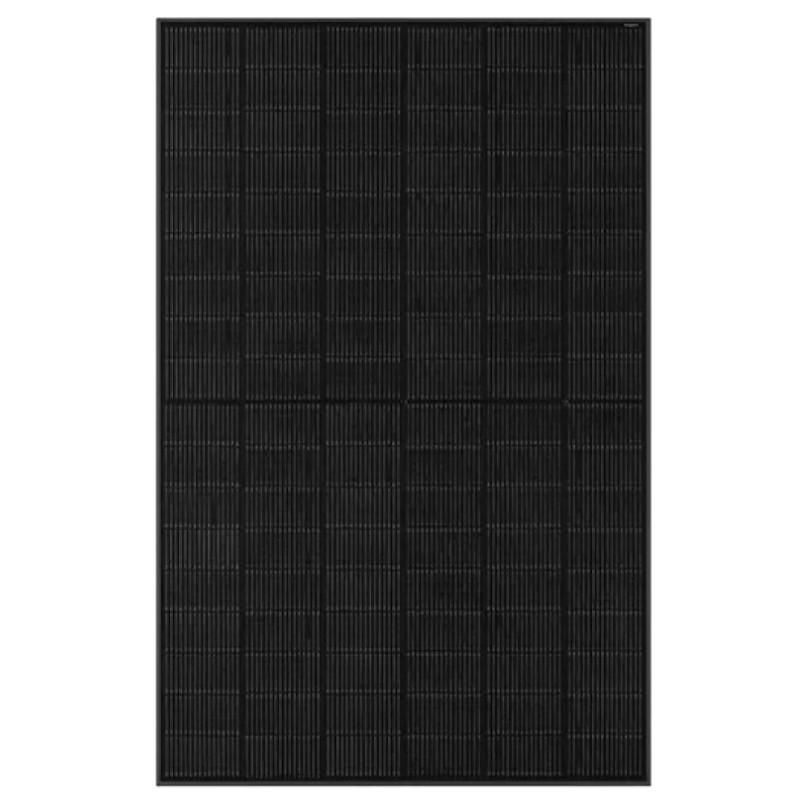

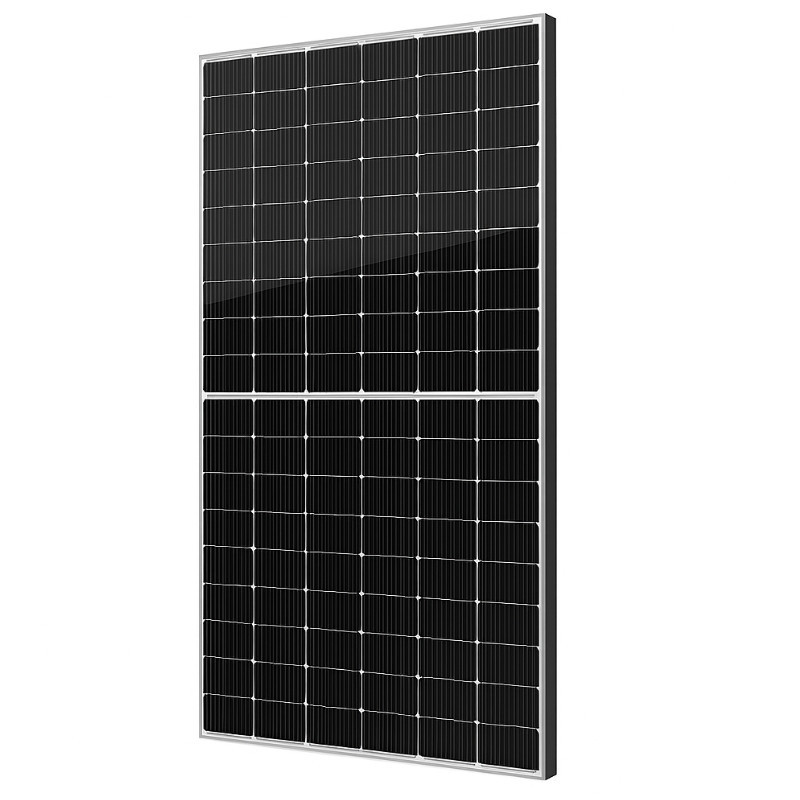

2 x Panel słoneczny JA Solar JAM54D41 BIFACIAL 435W LB

Specyfikacja techniczna:

Model:    JAM54D41 435W BIFACIAL LB

• Moc maksymalna (Pmax): 435 W
• Napięcie jałowe (Voc): 38,70 V
• Maksymalne napięcie zasilania (Vmp): 32,29 V
• Maksymalny prąd (Imp): 13,55 A
• Prąd zwarciowy (Isc): 14,23 A
• Sprawność modułu: 21,8%
• Tolerancja mocy: 0~+5 W
• Współczynnik temperaturowy Isc: +0,046%/°C
• Współczynnik temperaturowy Voc: -0,260%/°C
• Współczynnik temperaturowy Pmax: -0,300%/°C

Dane mechaniczne:

• Waga: 22 kg
• Wymiary: 1762 x 1134 x 30 mm
• Liczba ogniw: 108 (6×18)
• Typ ogniwa: Mono-16BB
• Złącze: QC 4.10-351 / MC4-EVO2A
• Skrzynka przyłączeniowa: IP68 z 3 diodami

Warunki pracy:

• Maks. napięcie systemu: 1500 V DC
• Temperatura pracy: -40°C ~ +85°C
• Maks. prąd bezpiecznika: 30 A
• Obciążenie statyczne przód/tył: 5400 / 2400 Pa
• Bifacialność: 80% ±10%
• NOCT: 45 ±2°C
• Klasa odporności ogniowej: UL Type 38

Panel charakteryzuje się wysoką odpornością na warunki atmosferyczne i zapewnia długoterminową stabilność. Dzięki zastosowaniu nowoczesnych materiałów i technologii, takich jak monokrystaliczne ogniwa oraz zaawansowany design, panel jest w stanie uzyskać wyższe wyniki mocy, zwłaszcza w warunkach, gdzie światło odbite z powierzchni gruntu lub innych obiektów może dodatkowo wspierać produkcję energii.

Technologia bifacialna

Dwustronna konstrukcja panelu pozwala na wykorzystanie promieniowania słonecznego nie tylko z przodu, ale i z tyłu modułu. Dzięki temu panel może osiągać nawet o 10–20% wyższą produkcję energii, wykorzystując światło odbite od gruntu, dachów lub innych powierzchni.

Długowieczność i odporność

Panele JA Solar zostały zaprojektowane z myślą o pracy w ekstremalnych warunkach – są odporne na skrajne temperatury, silny wiatr oraz intensywne opady śniegu. Wysoka jakość wykonania oraz solidna konstrukcja gwarantują niezawodność przez wiele lat.

Ekologiczny wybór

Wybierając panele JA Solar, wspierasz zrównoważony rozwój i redukcję emisji CO₂. Technologia ta pozwala nie tylko na oszczędności, ale także na realny wpływ na ochronę środowiska.

Najważniejsze informacje

• Wysoka sprawność sięgająca 21,8%
• Dwustronna konstrukcja typu bifacial
• Technologia ogniw monokrystalicznych 16BB
• Odporność na warunki atmosferyczne (IP68)

Regulator ładowania MPPT 250/60

Specyfikacja techniczna

• Parametry / Model: MPPT Smart Solar 250 | 60
• Napięcie akumulatora: 12 / 24 / 48 V Auto Select (36 V dostępne z oprogramowaniem)
• Prąd znamionowy ładowania: 60 A
• Nominalna moc PV, 12 V: 860 W
• Nominalna moc PV, 24 V: 1720 W
• Nominalna moc PV, 36 V: 2580 W
• Nominalna moc PV, 48 V: 3440 W
• Max. Prąd zwarciowy PV: 35 A (maks. 30 A na złącze MC4)
• Maksymalne napięcie otwartego obwodu PV: 250 V w najzimniejszych warunkach, 245 V w pracy
• Maksymalna wydajność: 99%
• Konsumpcja własna: Mniej niż 35 mA przy 12 V / 20 mA przy 48 V
• Napięcie ładowania „absorpcja”: 14,4 / 28,8 / 43,2 / 57,6 V (regulowane)
• Napięcie ładowania „float”: 13,8 / 27,6 / 41,4 / 55,2 V (regulowane)
• Wyrównanie napięcia ładowania: 16,2 V / 32,4 V / 48,6 V / 64,8 V (możliwość regulacji)
• Algorytm ładowania: Wielostopniowy adaptacyjny lub algorytm definiowany przez użytkownika
• Kompensacja temperatury: -16 mV / -32 mV / -64 mV / °C
• Ochrona: Odwrotna polaryzacja PV, Zwarcie wyjścia, Nadmierna temperatura
• Temperatura pracy: -30 do +60 °C (pełna moc do 40 °C)
• Wilgotność: 95%, bez kondensacji
• Wysokość maksymalna: 5000 m (pełna moc do 2000 m)
• Stan środowiska: Wewnątrz, bez klimatyzacji
• Stopień zanieczyszczenia: PD3
• Port komunikacji danych: VE.Direct lub Bluetooth
• Zdalne włączenie/wyłączenie: Tak (złącze 2-biegunowe)
• Programowalny przekaźnik: DPST (AC: 240 VAC / 4 A, DC: 4 A do 35 VDC, 1 A do 60 VDC)
• Praca równoległa: Tak (zsynchronizowanie do 10 jednostek przez Bluetooth)
• Zaciski PV: 35 mm² / AWG2
• Zaciski akumulatora: 35 mm² / AWG2
• Kategoria ochrony: IP43 (elementy elektroniczne), IP22 (obszar przyłącza)
• Waga: 3 kg
• Wymiary (h x w x gł): 185 x 250 x 95 mm
• Bezpieczeństwo: EN/IEC 62109-1, UL 1741, CSA C22.2

SmartSolar MPPT 250/60-Tr to nie tylko wydajny regulator ładowania, ale również niezawodne narzędzie zapewniające pełną kontrolę nad systemem solarnym. Dzięki zaawansowanej technologii MPPT oraz interfejsowi Bluetooth, umożliwia on optymalizację pracy paneli i wydłużenie żywotności akumulatorów.

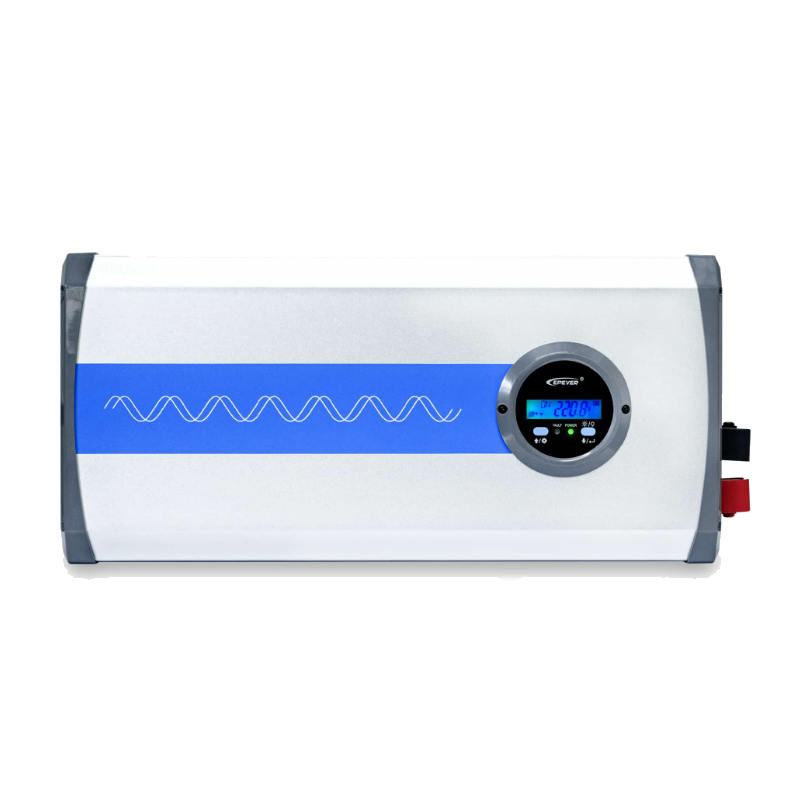

Przetwornica napięcia 1500W

Specyfikacja techniczna:

• Model: EPEVER IPT1000-12-PLUS-T 1000W
• Ciągła moc wyjściowa: 1000W
• Moc przepięcia: 2000W (przez 5 sekund)
• Prąd przepięcia przy włączaniu zasilania: <100A
• Napięcie wyjściowe: 220VAC (±3%); 230VAC (-7%~+3%)
• Częstotliwość wyjściowa: 50/60Hz (±0.2%)
• Sygnał wyjściowy: Czysta fala sinusoidalna
• Zniekształcenie sygnału wyjściowego THD: ≤3% (przy obciążeniu rezystancyjnym)
• Współczynnik mocy obciążenia: 0,2 ~ 1
• Nominalne napięcie wejściowe: 12VDC
• Zakres napięcia wejściowego: 10.8 ~ 16.0VDC
• Nominalna sprawność wyjściowa: >89%
• Maksymalna sprawność wyjściowa: >93% (przy obciążeniu 40%)
• Prąd bezczynności: 0.2A
• Prąd bez obciążenia: 1.1A
• Port komunikacyjny RS485: 5VDC/200mA
• Zacisk wejściowy: M6
• Wymiary (D x S x W): 371 × 231.5 × 123 mm
• Wymiary montażowe: 345 × 145 mm
• Wielkość otworu montażowego: Φ5 mm
• Waga: 5.1 kg
• Temperatura pracy: -20℃ ~ +60℃
• Temperatura przechowywania: -35℃ ~ +70℃
• Wilgotność względna: ≤95% (bez kondensacji)
• Obudowa: IP20
• Bezpieczeństwo: EN/IEC62109-1, UL1741, UL458, CSA C22.2#107.1

Przetwornica EPEVER IPT1000-12-PLUS-T 1000W to doskonałe rozwiązanie dla systemów fotowoltaicznych oraz mobilnych instalacji, takich jak kampery i przyczepy kempingowe. Zdalne sterowanie, zaawansowane funkcje ochronne oraz czysty sygnał sinusoidalny sprawiają, że urządzenie to zapewnia nie tylko wydajność, ale również bezpieczeństwo i wygodę użytkowania.

Akumulator 100Ah LiFePO4

Specyfikacja techniczna:

• Parametry / Model: LFP1.28KWH12.8V-P20L1
• Typ baterii: LiFePO4
• Nominalne napięcie (V): 12.8
• Nominalna pojemność (Ah): 100
• Energia (Wh): 1280
• Tryb pakietu: 4S1P
• Ciągły prąd rozładowania (A): 50
• Napięcie odcięcia ładowania (V): 14.4
• Napięcie odcięcia rozładowania (V): 10.4
• Maksymalny prąd ładowania (A): 50
• Maksymalny prąd rozładowania (A): 100
• Szczytowy prąd rozładowywania (A): 120@10S
• Zalecany prąd rozładowania (A): 50
• Zalecany stopień rozładowania (%): 80
• Żywotność: ≥4000 cykli (25°C, 0.5C) 80% DOD
• Komunikacja: Wyświetlacz LCD
• Temperatura ładowania i rozładowania (°C): Ładowanie: 0°C~+55°C | Rozładowywanie: -20°C~+60°C
• Optymalna temperatura przechowywania (°C): 5°C ~ +35°C
• Zalecana wilgotność przechowywania: 20%~80%
• Terminal: M8
• Wymiary (mm): 260 x 180 x 166
• Waga: 12±0.5 kg
• Transport: UN38.3, MSDS, IEC62133, IEC62619, EN IEC61000-6-1/2/3/4
• IP Class: IP20

Akumulator Epever LiFePO4 12.8V 100Ah to niezawodne, wydajne i łatwe w obsłudze rozwiązanie do magazynowania energii, które doskonale sprawdza się w systemach fotowoltaicznych, samochodach rekreacyjnych oraz innych zastosowaniach wymagających wysokiej jakości akumulatorów. Dzięki zaawansowanym funkcjom monitorowania i ochrony, użytkownicy mogą cieszyć się długą żywotnością i niezawodnością w każdych warunkach.

Okablowanie i złącza MC4

Do zestawu dołączony jest przewód ( 5 metrów, czarny i czerwony )  umożliwiający wykonanie połączenia panela słonecznego do regulatora. Na przewodzie zaciśnięty jest konektor MC4 umożliwiający sprawne połączenie panela do regulatora ładowania.

Ten profesjonalny zestaw fotowoltaiczny łączy niezawodność, wydajność i estetyczne wykonanie, zapewniając kompleksowe rozwiązania dla osób szukających zaawansowanego systemu energii odnawialnej.
